Алюминиевые фасадные конструкции

Знакомство клиента с организацией начинается с фасада здания в котором она находятся. Так, допустим, фасадные конструкции говорят о ее курсе на прогресс и новизну.
Такие производящие впечатление вкуса и практичности, конструкции хорошо дополняют двери из алюминиевого профиля. Именно алюминиевые двери – это второе на что смотрит человек.
Потенциальному клиенту необходимо, чтобы, входя в здание, он мог сделать это безопасно для себя и людей движущихся ему навстречу. Еще не стерлись в людской памяти воспоминания о входных дверях на пружинах, которые необходимо было придерживать, они закрывались с грохотом, чем раздражали и входящих, и тех, кто был внутри. Современные двери из алюминиевого теплого профиля (двухпольные или одинарные) созданы так, чтобы с первого шага в помещение посетитель ощутил вашу благосклонность к нему. Такая алюминиевая дверь теплая заботливо встречает его, предлогая зайти. Посетитель не тратит сил на открывание двери и не нервничает по поводу громких хлопков, предупреждающих о его появлении, или о не полном закрытии двери.
Алюминиевые входные двери и окна – это лицо вашей организации. С первого взгляда на них и рождается желание пройти мимо или зайти внутрь.

Изготовление и установка алюминиевых конструкции производится с учётом климатических условий, ветровых нагрузок и других особенностей. Алюминиевые фасады являются одним из лучших средств термо- и звукоизоляции здания. Кроме того, алюминиевые фасады эстетически более привлекательны, чем другие конструкции.

При остеклении фасадов могут использоваться как горизонтальные, так и вертикальные системы крепления.
Для фасадов используются различные виды стекол или стеклопакетов. Облицовка фасадов является важным этапом в строительстве любого здания. Остекление фасадов, осуществляется нашими квалифицированными специалистами. Благодаря современному оборудованию и технике остекление фасадов проводятся оперативно и качественно.

Алюминиевый профиль

Конструкции изготавливаються из алюминиевого профилей серии ТП-50300. Предлагаемое ригельно-стоечное соединение конструкций будет выполнено таким образом, что полностью исключает сдвиг профиля под воздействием нагрузок на ригель.
Наличие пазов в соединении позволяет предотвратить деформации и повреждении стекла или стеклопакета при терморасширении в вертикальной и горизонтальной плоскости. Наружное примыкания выполняются после установки витражей.

Ставшая наиболее популярной фасадная серия ТП-50300 имеет 2 варианта конструктивных решений.
В основном варианте в качестве стоек используются профили ТП-50300, ригелей – профили ТП-50300 и ЭК-50. Крепление ригелей к стойкам осуществляется внахлест. Такое решение позволяет изготавливать витражи в вертикальном и наклонном исполнениях, одно- и двускатные светопрозрачные покрытия за счет гарантированного отвода влаги с ригелей на стойку.
Во втором варианте используются алюминиевые профили ЭК-50, ригели крепятся без нахлеста. Витражи только в вертикальном исполнении.

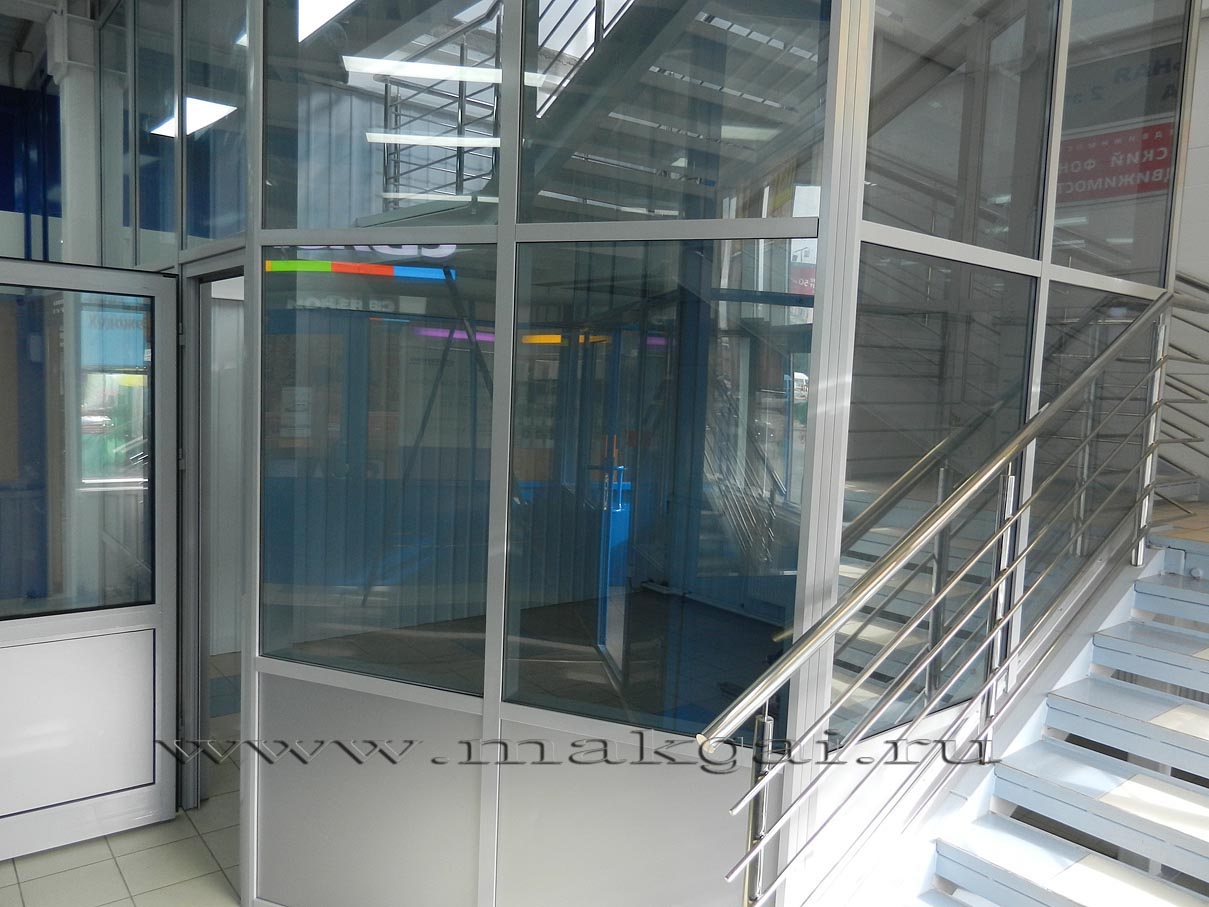

В фасадах этой серии угловые переходы выполняются с применением одной стойки и легко встраиваются конструкции входных дверей и теплых окон.
Алюминиевые фасады изготавливаются как в проем, так и навесные. Крепление навесного фасада к стене здания осуществляется при помощи стальных или алюминиевых навесных узлов крепления. В конструкции алюминиевых узлов предусмотрена возможность регулировки по высоте.

Заполнение фасадных конструкций

Для заполнения светопрозрачной части витражей применяется стекло толщиной 5 или 6 мм., а также типовые стеклопакеты толщиной 24 и 32мм., с возможностью установки стеклопакета толщиной до 47мм. Стеклопакеты устанавливаються на ПВХ подкладки, непосредственное соприкосновение стекла и алюминиевых деталей не допускается.
Непрозрачное заполнение выполняется из сендвич панелей (пенополиуретана в комбинации со стальным окрашенным оцинкованным листом).

Технические характеристики профилей серии ТП-50300

Ширина лицевой поверхности профилей - 50 мм
Высота сечения профилей: стоек от 56 до 162 мм, ригелей от 34 до 133 мм
Заполнение: глухое и прозрачное толщиной 6, 24, 32 мм; в витражах со «скрытыми» створками – 6, 24 мм.
Приведенное сопротивление теплопередачи конструкции витража с двухкамерным стеклопакетом СПД (6М-8-6М-8-4И) – 0,54 м2*С/ Вт.
Индекс изоляции внешнего шума конструкции витража с двухкамерным стеклопакетом 32 мм – 27дБА.
Воздухопроницаемость при перепаде давления 100 Па. Классвоздухопроницаемости – В
Класс звукоизоляции – Г.

Технические характеристики алюминиевых конструкций, на основе профилей серии ТП-50300, с однокамерным стеклопакетом 24мм и энергосберегающим стеклом.

Приведенное сопротивление теплопередачи 0,58
Коэффициент пропускания света, не менее, 75%
Воздухопроницаемость при разности давлений на наружной и внутренней поверхностях 4,92 кг/ м2 ч
Индекс изоляции внешнего шума 31 дБА

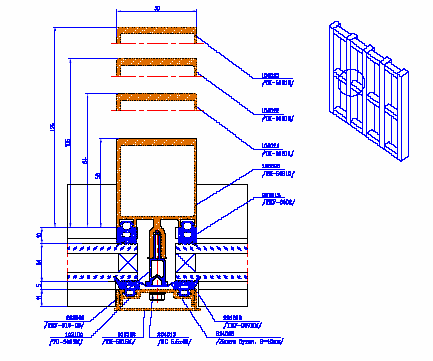

Эскиз сечения стоек

Эскиз вертикального сечения
