Стеклопакеты

Стеклопакет - это светопрозрачная и звукотеплозащитная конструкция из двух или более стекол, закрепленных на дистанционной рамке (спэйсере), заполненных специальным влагопоглатителем (молекулярное сито или технический силикагель), и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или инертным газом. Форма стеклопакета может быть практически любой.

1. Стекло 4 мм. (Марки М-1); 2. Дистанционная рамка; 3. Влагопоглатитель - молекулярное сито; 4. Внешний герметик; 5. Внутренний герметик;

Стеклопакеты в зависимости от числа камер подразделяются на типы:
- СПО — однокамерные;
- СПД — двухкамерные.
Допускается по согласованию изготовителя с потребителем изготавливать стеклопакеты из четырех плоских листов стекла и более, а также устанавливать декоративные рамки внутри стеклопакетов.

При изготовлении стеклопакетов используются следующие виды стекла:
- листовое прозрачное;
- многослойное («триплекс»);
- окрашенное в массе (тонированное);
- тонированное методом вакуумного напыления;
- энергосберегающие с мягким покрытием.

Камеры стеклопакетов могут быть заполнены:
- осушенным воздухом;
- инертным газом (аргон — Аг, криптон — Кг и др.);

Стеклопакеты в зависимости от назначения подразделяют на виды:
- стеклопакеты общестроительного назначения;
- стеклопакеты строительного назначения со специальными свойствами:
ударостойкие (Уд) (бронированные);
энергосберегающие (Э) (стеклопакеты с К-стеклом);
солнцезащитные (С);
морозостойкие (М);
шумозащитные (Ш).

Энергосберегающие и звукоизоляционные возможности стеклопакетов.

Тип стеклопакета	Температура образования конденсата	Сфера применения
Простой однокамерный	-8°С	Хорошие теплоизоляционные свойства
Простой двухкамерный	-18°С	Дома на оживленной городской магистрали, хорошие теплоизоляционные свойства
Однокамерный + И-стекло	-30°С	Открытое расположение жилых домов в холодной местности
Двухкамерный + И-стекло	-39°С	Дома на оживленной городской магистрали, повышенные теплоизолирующие свойства.

Масса 1 м2 стеклопакета, окна:

Основную массу в стеклопакете дает стекло : 1мм - 2,5 кг/кв.м.
Следовательно 1 кв.м стеклопакета при применении стекла 4 мм , будет весить :
- Стеклопакет однокамерный - 21 кг;
- Стеклопакет двухкамерный – 31 кг.

На профиль, армировку и фурнитуру нужно накинуть примерно 18-25 кг на 1 м.кв. Но очень много зависит от конфигурации. Таким образом, 1 кв.м. окна в сборе получается:
- Стеклопакет однокамерный - от 39 кг до 46 кг;
- Стеклопакет двухкамерный – от 49 кг до 56 кг

Однокамерные пакеты

Так называемый "базовый" стеклопакет - это однокамерный стеклопакет. Этот стеклопакет имеет приведенный коэффициент сопротивления теплопередаче 0,34 м2 oС/Вт, то есть водяные пары могут концентрироваться на поверхности стеклопакета уже при наружной температуре - 8 oС, и снижает уровень наружного шума примерно на 34 Дб. Данный стеклопакет не рекомендуется для использования в жилых помещениях в климатической зоне средней полосы России. Лучше такой стеклопакет устанавливать в офисах, где воздух сухой. В квартирах воздух более влажный и при таком стеклопакете окна склонны к запотеванию. Нормы и Правила определяют нормативную величину приведенного коэффициента сопротивления теплопередаче 0.55 м2 oС/Вт. Такую теплозащиту обеспечивают двухкамерный стеклопакет.

Состоят из двух стекол (одна воздушная камера).
Их вполне можно использовать как в частном так и общественном секторе для недорогого остекления.
Самые недорогие, но это не значит что самые плохие.
Наибольшее распространение, самая популярная конфигурация стеклопакета: 4 - 16 - 4

стеклопакет 4 - 16 - 4

Вид стеклопакета	Сопротивление теплопередаче не менее,	Коэффициент направленного пропускания света, не менее, %	Звукоизоляция, не менее,дБ	Точка росы, не выше,	Класс защиты, не менее
Общестроительного назначения	0,32	80	25	минус 45	-
Ударостойкий	0,32	74	26	-	A1
Солнцезащитный	0,32	-	25	-	-
Энергосберегающий	0,58	75	26	-	-
Морозостойкий	0,58	75	26	минус 55	-
Шумозащитный	0,32	74	34	минус 45	-

Двухкамерные стеклопакеты

Двухкамерный стеклопакет по тепловым характеристикам соответствует климату средней полосы России. Рекомендуется для установки в жилых помещениях. Наиболее выгоден. Соотношение цена-качество наилучшее. В этом случае (при условии нормальной влажности воздуха внутри помещения - до 55 %) конденсат может образоваться лишь при наружной температуре - 30oС.

Состоят из трех стекол (две воздушные камеры).
Обладают улучшенными характеристиками по сравнению с однокамерными стеклопакетами, соответственно стоят на порядок дороже.
Должны отвечать требованиям ГОСТ 24866-99:

Вид стеклопакета	Сопротивление теплопередаче не менее,	Коэффициент направленного пропускания света, не менее, %	Звукоизоляция, не менее,дБ	Точка росы, не выше,	Класс защиты, не менее
Общестроительного назначения	0,44	72	27	минус 45	-
Ударостойкий	0,44	67	28	-	A1
Солнцезащитный	0,44	-	27	-	-
Энергосберегающий	0,78	68	28	-	-
Морозостойкий	0,78	68	28	минус 55	-
Шумозащитный	0,44	67	34	минус 45	-

Тонированные стеклопакеты
Тонированные стеклопакеты принадлежат к классу солнцезащитных. В таких стеклопакетах используется стекло с оттенками цвета: бронзовое,серое, зеленое, янтарное, матово-белое (очень много оттенков) или зеркального цвета.

Стеклопакеты неправильной формы
Неправильной формой стеклопакета принято называть форму, отличную от прямоугольной.
Мы можем изготовить окно почти любой формы: круг треугольник, трапеция, параллелограмм, арка. Все детали, относящиеся к оформлению заявок на стеклопакеты неправильной формы, можно выяснить у менеджера.

Стеклопакеты с декоративной раскладкой
Несомненно, декоративная рамка придает окнам особый стиль и изящество. Богатство форм и размеров определяется исключительно Вашей фантазией. Мы предлагаем Вам декоративную рамку следующей ширины и расцветки:

Раскладка 8мм - белая и золотая
Раскладка 18 мм - белая, коричневая, а так же множество других цветов.
Раскладка 25 мм - белая, коричневая, а так же множество других цветов.

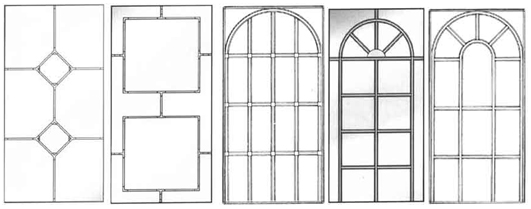

Некоторые варианты раскладки:



ОПРЕДЕЛЕНИЯ СТЕКЛОПАКЕТОВ
Стекло защитное многослойное — склеенные между собой полимерными материалами в различном сочетании пластины силикатного стекла, силикатного с органическим стеклом, поликарбонатом или упрочняющими пленками. Представляет собой многослойный блок, обладающий защитными свойствами.
Ударостойкое стекло — защитное стекло, выдерживающее многократный удар свободно падающего тела с нормируемыми показателями.

Ударостойкое стекло в зависимости от его характеристик подразделяют на классы защиты А1, А2 или A3.
Ударостойкое стекло в зависимости от температуры применения может быть двух видов:- используемое при температуре выше 0 °С;
- используемое при температуре ниже 0 °С и прошедшее испытания на морозостойкость. В этом случае к обозначению класса стекла добавляют буквы «ХЛ» (морозостойкое), например: А1ХЛ.

Устойчивое к пробиванию стекло — защитное стекло, выдерживающее определенное количество ударов обухом и лезвием топора, наносимых с нормируемыми показателями. Устойчивое к пробиванию стекло подразделяют на классы защиты Б1, Б2, БЗ.

Пулестойкое стекло (бронестекло) — защитное стекло, выдерживающее воздействие огнестрельного оружия и препятствующее сквозному проникновению поражающего элемента.
Пулестойкое стекло в зависимости от его стойкости при обстреле из определенного вида оружия определенными боеприпасами подразделяют на классы защиты В1, В2, ВЗ, В4 и т.д.
Пулестойкое стекло может быть двух видов: безосколочное и осколочное.
Безосколочное, то есть при воздействии огнестрельного оружия на тыльной стороне стекла не образуются осколки или образовавшиеся осколки не опасны для здоровья человека, находящегося в непосредственной близости от защитного стекла (на контрольном экране при испытаниях не образуются следы от осколков). В этом случае к обозначению стекла добавляют букву «О» (безосколочное), например: В 10.
Осколочное, то есть при воздействии оружия на тыльной стороне стекла образуются осколки (повреждающие контрольный экран при испытаниях).

ОБЛАСТЬ ПРИМЕНЕНИЯ
Ударостойкое стекло классов А1, А2 устанавливают на объектах, не имеющих значительных материальных ценностей и находящихся под централизованной или внутренней физической охраной (продовольственные магазины, рестораны, бары, учреждения, офисы, производственные помещения). При постоянном нахождении вблизи витрин и окон материальных ценностей класс устойчивости защитного остекления должен быть повышен.
Ударостойкое стеклo классов А2, A3 устанавливают:
- на объектах, имеющих материальные ценности высокой потребительской стоимости, исторические и культурные ценности и находящихся под централизованной или внутренней физической охраной;
- в операционных залах банков, помещениях органов управления и власти (если не требуется установка пулестойких стекол), торговых залах ювелирных, оружейных магазинов, аптек (при условии отсутствия в них в нерабочее время драгметаллов, оружия, наркотиков);
- в музеях, картинных галереях (в виде экранов, витрин для защиты отдельных экспонатов в экспозиционных залах).

Устойчивое к пробиванию стекло классов Б1, Б2 устанавливают: - на объектах, не имеющих значительных материальных ценностей, при отсутствии централизованной или постоянной физической охраны;
- в складских помещениях независимо от вида охраны;
- хранилищах, депозитариях музеев, находящихся под централизованной или внутренней физической охраной. Защитные стекла классов Б2, БЗ устанавливают:
- на объектах, имеющих материальные ценности высокой потребительской стоимости, при отсутствии централизованной или внутренней физической охраны;
- в торговых залах ювелирных, оружейных магазинов, аптек (при наличии в их в нерабочее время драгметаллов, оружия, наркотиков, денежных касс (независимо от вида охраны);
- во внутренних помещениях банков (если не требуется установка пулестойких стекол);
- в хранилищах и депозитариях музеев, не имеющих централизованной или внутренней физической охраны.
Пулестойкое стекло (бронестекло) может устанавливаться на объекте любого вида при возможной угрозе вооруженного нападения на персонал или посетителей этих объектов. Класс защиты выбирают исходя из складывающейся криминогенной обстановки.
